Installation der ZigBee Tür- & Fensterkontakte
Meine Wohnung ist mit Balkontüren und Fenstern aus Aluminium ausgestattet. Die naheliegende Installation der Sensoren am Tür-/Fensterrahmen habe ich aus folgenden Gründen verworfen:
- die weissen Kunststoffgehäuse sehen wirklich bescheiden auf den Aluminiumrahmen aus
- sie stören beim Reinigen der Fenster
- melden ein 'Tür zu', auch wenn die Tür nur angelehnt und nicht verriegelt ist.
Sensoren, die die Position des Türgriffs erkennen, sind noch aufälliger oder müssen beim Bau in die Tür integriert werden. Dies scheidet aus Kostengründen in meinem Fall aus.

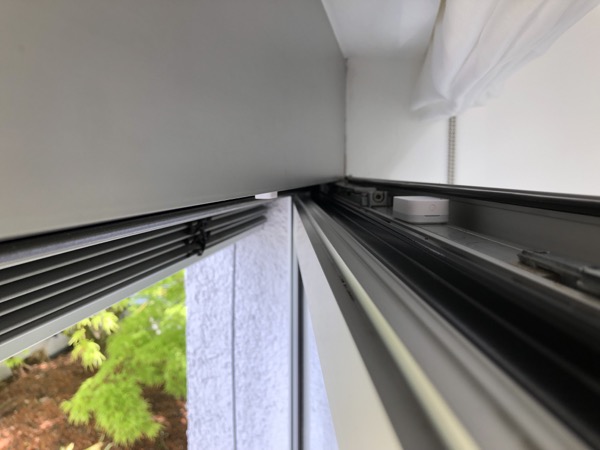

Auf der Oberseite der Türen befindet sich (genau wie auf den 2 anderen Seiten) eine Schiene mit Bolzen, die die Tür im Rahmen verriegelt, wenn der Griff geschlossen wird. Diese Schiene bewegt sich horizontal. Der Abstand zur Türoberkante ist so groß, dass der Aqara Sensor noch hineinpasst und die Tür problemlos geschlossen werden kann. Da der Magnet des Sensors noch flacher ist, passt dieser auch problemlos in den Türrahmen.

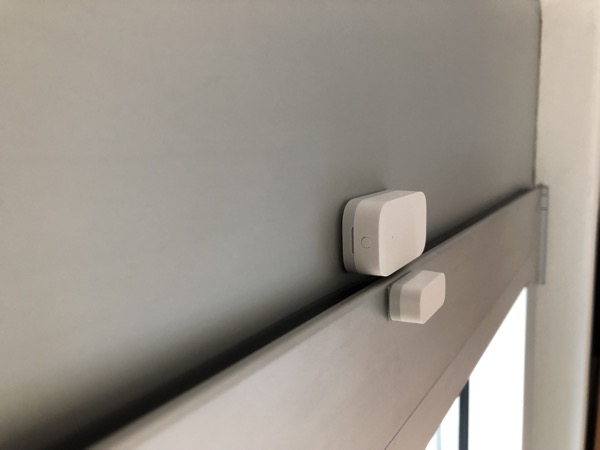

Beim Schliessen der Tür bewegt sich die Schiene in Richtung der Scharniere, beim Öffnen zur Griffseite der Tür hin. Die beiden Sensorenteile müssen sehr nah zusammen sein (ca. 2-3mm), wenn die Tür geschlossen ist - sich voneinander wegbewegen, wenn die Tür geöffnet wird (sich die Schiene also in Richtung der Griffseite verschiebt). Dadurch ergibt sich folgenden Installation:

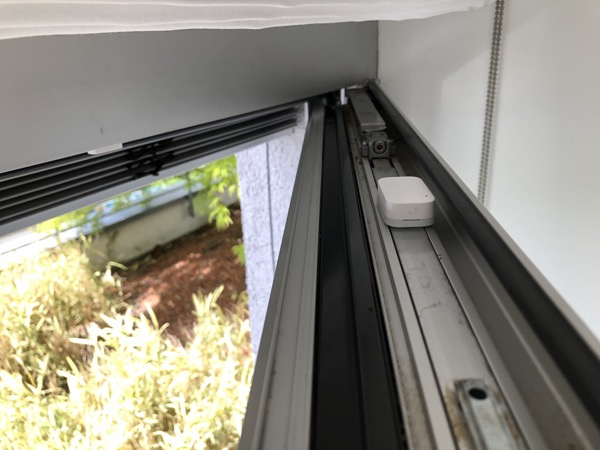

- Ankleben des Sensors auf die Schiene
- bei geöffneter Tür verriegeln des Griffs (wodurch der Sensor an die 'geschlossen'-Position geschoben wird)
- Markieren der Position der Gehäusekante des Sensors, die zum Scharnier hin zeigt
- Anbringen der Magnets im Rahmen beginnend ab dieser Position in Richtung der Scharniere

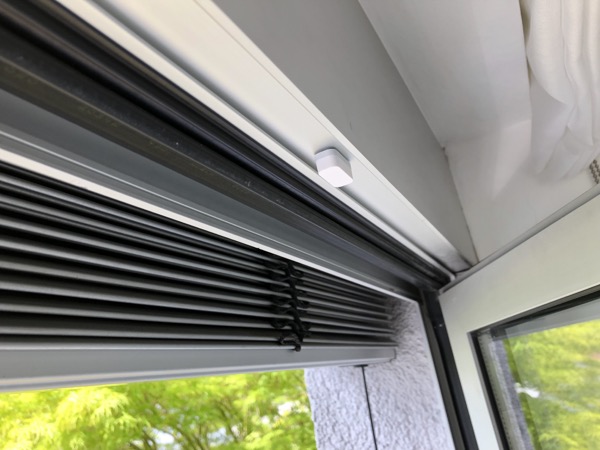

Bei dieser Installationsmethode ist der Sensor gar nicht sichtbar, der Magnet nur, wenn die Tür offen ist.
Offen war für mich die Frage, ob es die schwache Sendeleistung der batteriebetriebenen Sensoren durch die Tür hindurch schafft. Ergebnis: ja, ABER nicht weit. Ich musste Zigbee-Router in einem Abstand von max. ca. 3m zu den Sensoren positionieren mit max. einer zusätzlichen Wand dazwischen. Siehe hierzu den Absatz 'Zigbee-Mesh Optimierung'.
Fazit
Positiv:
- Sehr unauffällige Installation
- Der Sensor meldet schon 'Tür offen', wenn der Griff nur zur Hälfte (=45°) geöffnet wird, die Tür also noch nicht komplett entriegelt ist.
- Der Sensor meldet nur dann 'Tür zu', wenn die Tür wirklich verriegelt ist.
Negativ:
- Die Sendereichweite der Sensoren reduziert sich, da sie innerhalb des Türrahmens liegen.
- Gekippte Fenster und Türen werden zwangläufig als 'offen' gemeldet
